設備簡介(Brief Introduction)

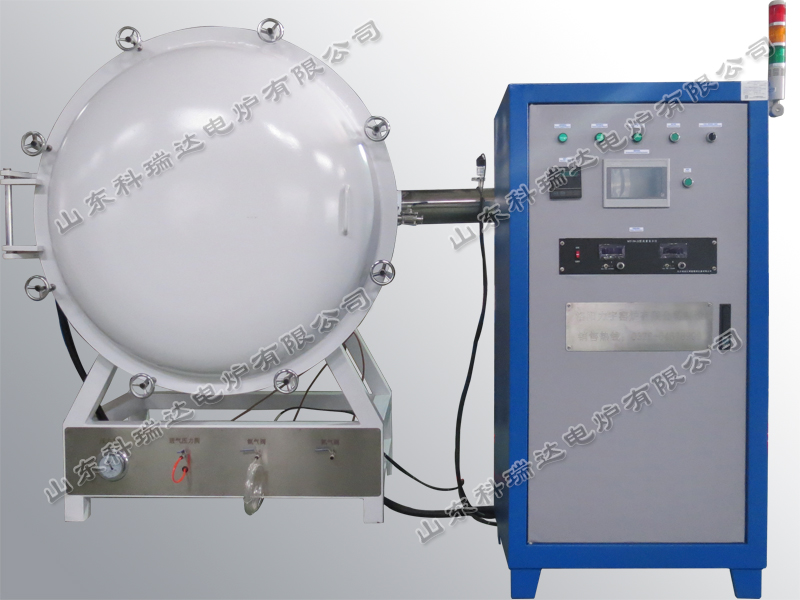

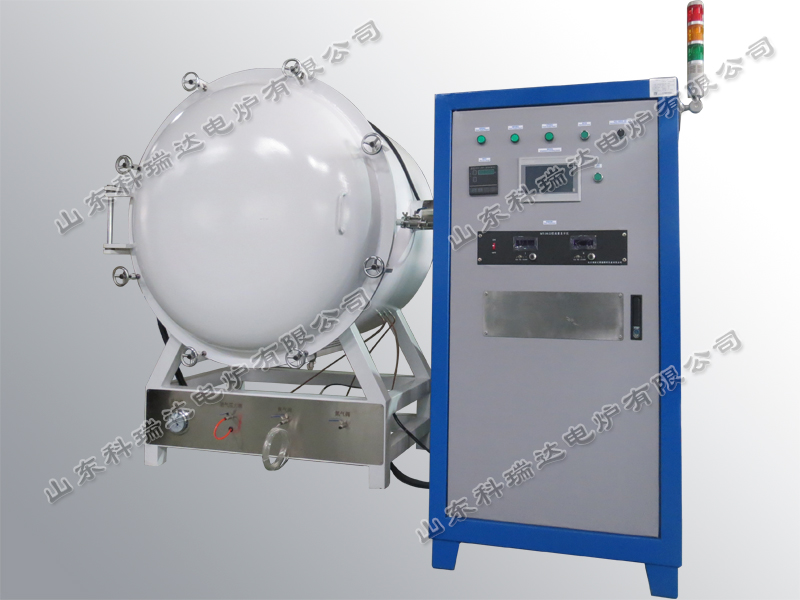

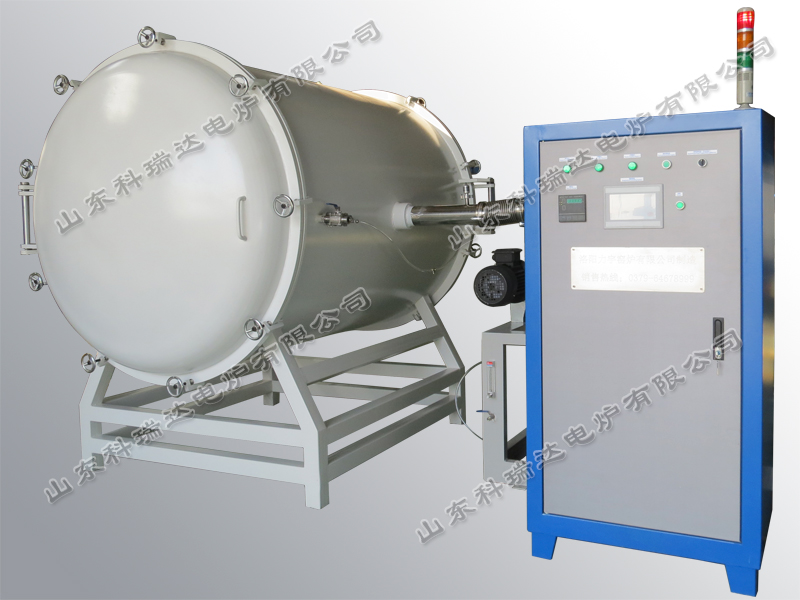

高溫真空爐真空爐設備主要用於硬質合金、磁性材料、陶瓷以及粉末材料的真空燒結、淬火等。針對材料的高溫燒結工藝保證耐熱及絕緣性可靠性設計,新型電極結構杜絕了高溫爐電極漏水現象,並且加熱係統中的易損部件更便於維修和更換。
主要用途(Application)
本設備廣泛用於高校、科研院所、工礦企業等,是做粉末、電子、冶金、醫藥、陶瓷、硫磺、玻璃新材料、化工、金屬燒結和金屬熱處理等實驗和生產的理想設備。
結構說明(Structure)
1.碳鋼外殼,由***壓力容器工廠焊接,保證焊縫氣密性,無沙眼、斷紋等漏氣點。
2.根據要求,製成雙層爐殼,o型密封矽膠墊圈密封。
3.爐門密封采用線切割法蘭,鑲嵌O型矽膠圈,手輪鎖緊。
4.爐膛可方可圓,爐門可選電動開啟
5.爐殼外表麵靜電噴塑防鏽處理,美觀大方。
6.氧化鋁多晶纖維高溫爐膛,美觀節能
7.以確保安全、高效使用,采用知名電器;
8.溫度控製和檢測全部采用
單鉑銠(S型)≤1500℃;
雙鉑銠(B型)≤1800℃;
真空係統說明(Vaccum System)
1、真空係統為擴散泵機組:即為擴散泵+旋片羅茨真空泵;由高真空擴散泵、水冷擋板、旋片真空泵、電磁真空帶充氣閥、高真空氣動檔板閥(主閥)、高真空氣動檔板閥預抽閥、高真空氣動檔板閥(出口閥)、前級管路充氣閥、連接管路、密封圈、複合真空計及配電櫃等組成的抽氣係統。
2、本機組不適宜抽除對金屬有腐蝕作用和對泵油起化學反應的氣體。它可作為真空冶煉、真空燒結、真空熱處理、真空鍍膜、真空釺焊、太空模擬實驗裝置等高科技設備的高真空獲得裝置。工作環境溫度5~40℃,相對濕度不大於85%,冷卻水溫度25℃+5℃。
3、真空度與真空泵的抽氣能力、艙室的密封性以及艙室內部材料(爐體內壁、實驗器件、熱沉等)的放氣量有關,本機組的極限壓力為1×10-3pa,使用壓力為1×10-2pa,抽氣時間約為1小時。
4、擴散泵不能單獨形成抽氣,必須由前級泵將係統壓力降低***擴散泵要求啟動的壓力之內,一般為≤10pa。
5、在擴散泵的進氣口裝有新型的水冷檔板,可有效的防止擴散泵中的油蒸汽返流入真空室內,避免對實驗儀器的汙染。
6、為了防止前級泵中的真空油在停泵時返流入擴散泵泵腔內,必須在前級真空的進氣口配電磁閥,在停泵時自動將係統管路隔離。
7、閥門均采用氣動動方式,操作方便。
8、在開始抽氣時,此係統中設置有預抽管路,被抽氣體不經過擴散泵而由前級泵直接抽出,這樣做可避免被抽容器中氣體對擴散泵的汙染(水分、揮發物、雜質),待被抽容器壓力降低***10pa時,關閉預抽閥、開啟擋板閥,擴散泵開始對被抽容器開始正常抽氣。
主要功能和特點(Main Functions&Features)
1.溫度範圍寬廣800℃-1800℃(可選)
2.真空度可高***10-3pa(可選)
3.節能省電,環保無汙染(爐膛材料高純複合氧化鋁/陶瓷多晶纖維,質輕,蓄熱少,節能,平均下來半功率工作)
4.更換方便節能省時(加熱元件為優質電阻絲/矽碳棒/矽鉬棒,使用壽命長更換方便)
5.單獨控製櫃,操作方便,更人性化
6.溫控精度高(儀表質量上乘,控溫精度±1℃)儀表可以出具第三方檢測證書
7.爐溫均勻性好(合理布局,溫場均衡,爐腔無死角)
8.智能控溫,升溫速率可調,自動操作
9.超溫超壓超流自動保護,帶有紅綠黃三色工作狀態指示燈
10.氣體流量計可選浮球流量計和質量流量計,實現手動和自動控製氣體流量,也可以關閉不通氣體
11.應用範圍廣泛:高校,科研院所,工礦企業等做粉末,軍工,電子,冶金,醫藥,陶瓷,玻璃,機械,新材料開發,特種材料,耐火材料,建材,化工,金屬燒結和金屬熱處理等試驗和生產
12.雙層殼體,空氣隔熱,(可配冷水機)
13.外殼噴塑,雙色搭配外觀精美大方
14.口碑良好,客戶眾多
15.性價比好,售後服務完善,質保1年,終身維修
主要技術參數(Main Technical Parameters)
項 目 | 指 標 值 |
額定電壓 | 220V/380V |
設計溫度 | 800℃,1000℃,1200℃,1400℃,1600℃,1700℃,1800℃ |
升溫速率 | ≤0.1-40℃/min(可調節) |
加熱元件 | 優質進口電阻絲/優質U型矽碳棒/優質U型矽鉬棒 |
控溫精度 | ±1℃ |
控溫方式 | 液晶觸摸屏PLC控製,PID調節、智能微電腦控製,多段可編程序控溫曲線,無需看守(全自動升溫、保溫,開門斷電) |
測溫元件 | K(0-1300℃)/S(0-1600℃)/B(0-1820℃) |
爐膛材料 | 陶瓷多晶纖維 /氧化鋁纖維/複合氧化鋁纖維/高純複合氧化鋁纖維/進口纖維 |
爐門結構 | 前門側開式 |
散熱方式 | 雙層殼體,空氣隔熱層 |
表麵溫升 | ≤30℃ |
隨機贈送 | 加熱棒2支,棒具2個,坩堝鉗1個,耐火手套1雙,爐底板1塊,說明書合格證各1份 |
選型指南(Selection Guide)
型號 | 爐膛尺寸(深寬高mm) | 爐膛容積(L) | 電源電壓(V) | 功率(KW) | 控溫精度 |
KRD-16CMA-3-1 | 200*150*150 | 4.5 | 220 | 4 | ±1℃ |
KRD-16CMA-3-2 | 300*200*120 | 7.2 | 220 | 6 | ±1℃ |
KRD-16CMA-3-3 | 300*200*150 | 9 | 220 | 8 | ±1℃ |
KRD-16CMA-3-4 | 300*200*200 | 12 | 220/380 | 10 | ±1℃ |
KRD-16CMA-3-5 | 400*250*160 | 16 | 380 | 12 | ±1℃ |
KRD-16CMA-3-6 | 400*300*300 | 36 | 380 | 14 | ±1℃ |
溫度類別 | 800℃-1800℃可任選 | ||||
非標定製 | 根據客戶需求,定製不同尺寸的爐膛 |
標配(Standard Accessories)
名稱 | 圖片 | 數量 | 說明 | |
高溫手套 | 1雙 | 舒適感好,並能保持雙手溫暖;抗切割、耐磨及抗熱(可抗 350℃ 可接觸熱 60 秒, 100℃ 可接觸熱 180秒)持久耐用。 | ||
加熱元件 | 矽碳棒 | 2支 | 矽碳元件及使用溫度較高,質硬而脆,成型後使用,如碳化矽製成的矽碳棒、矽碳管在空氣幹燥條件下發熱溫度可達1500℃,真空條件下使用溫度1000-1200℃,在氮氣氣氛下使用長期溫度1350℃ | |
矽鉬棒 | 2支 | 矽鉬棒在氧化氣氛下加熱到高溫,表麵生成一層致密的石英玻璃膜,保護其不再氧化。所以,矽鉬棒具有高溫抗氧化性。在氧化氣氛下,溫度可達1800℃,可以用作電子、陶瓷、磁性材料、玻璃、冶金、耐火材料等工業高溫爐的加熱元件。 | ||
坩堝鉗 | 1把 | 1、一種常見的化學儀器。通常用來夾取坩堝。一般由不鏽鋼,或不可燃、難氧化的硬質材料製成。 2、需使用幹淨的坩堝鉗。 3、用坩堝鉗夾取灼熱的坩堝時,需將鉗尖先預熱,以免坩堝因局部冷卻而破裂,用後鉗尖應向上放在桌麵或石棉網上。 4、實驗完畢後,應將坩堝鉗擦幹淨,放入實驗器材櫃中,幹燥放置。 5、夾持坩堝使用彎曲部分,其它用途時用尖頭。 6、坩堝鉗不一定與坩堝配合使用,也可單獨使用。 | ||
爐底板 | 1塊 | 陶瓷爐底板,耐高溫,耐摩擦,具有承重功效,可保護爐底,免遭磨損,延長設備使用壽命 |
可選功能配件列表(Optional Accessories List)
單獨控製櫃 | PID儀表 | 遠程輔助模塊 |
觀察窗 | 排氣孔和煙囪 | 熱風扇 |
坩堝、匣缽 | 門堵 | 爐底板 |
鼓風 | 熱電偶 | 集中控製工控機 |
腳輪 | 多點測溫 | 尾氣淨化處理裝置 |
特別說明(Special Note)
質 保 | 整機保修一年,相關耗材除外(墊板及加熱元件除外)終身上門維修 |
廠務環境 | 1、室內使用; 2、環境溫度在±5-45℃範圍; 3、周圍環境的相對溫度不超過85%; 4、爐子周圍無導電塵埃、爆炸性氣體及能嚴重破壞金屬和絕緣腐蝕性氣體。 |
安全保護 | 1、電爐初次使用或長期停用後再次使用時,須進行烘爐,否則容易造成爐膛開裂。 2、經常保持清潔,定期檢查電爐接線是否接觸良好。 3、電爐使用時,爐溫不得超過額定溫度,以免損壞加熱元件。禁止向爐內灌注各種可燃性液體及熔解的金屬。 4、在工作過程中,一般在300℃以下,升溫速率不宜過快,由於剛開始升溫時,爐膛是冷的,需要吸收大量的熱量。 |
售後服務 | 1、客戶的技術疑問,我們承諾在1個小時內處理完畢。 2、返廠維修的設備我們承諾在1個工作日內出具檢測結果,3個工作日內完成維修,特殊材料需訂製,酌情處理。 3、設備返給客戶後1周之內對用戶進行回訪,並提供相關技術的免費谘詢。 |
友情提示 | 1、為了設備正常使用壽命,請不要長期運行於設定溫度。 2、在收貨時仔細清點核對貨物及配件數量,以免少發漏發給您帶來不便。 3、為延長儀器的使用壽命,我們建議升溫速率和降溫速率不超過10℃/min。 4、冷卻速率不應超過5℃/min。 5、此爐沒有真空密封結構,所以不可通入易燃易爆氣體。 6、此爐使用一段時間後,爐膛會出現微小的裂紋,這屬於正常現象,不會影響使用,同時可以用氧化鋁塗層進行修補。 |
常見故障及故障排除(Common Faults & Trouble Shooting)
故障現象 | 故障原因 | 排除方法 |
打開控製電源開關無電源指示 | 控製線路,保險管斷,供電無電 | 檢查有無短路排除後更換保險管 |
設備運行時有電壓無電流 | 加熱元件斷裂 | 更換加熱元件 |
儀表PV顯示相應型號熱電偶的上限溫度 | 熱電偶短路 | 更換熱電偶 |
電源一切正常但爐體不能升溫 | 控製主線路損壞 | 通知***維修人員檢修 |
